SBLYX-01F樓宇智能化綜合布線考核實訓裝置

一、概述

樓宇智能化綜合布線考核實訓裝置適合于從事中職技術學校，高職大專院校的網絡、通信、建筑行業相關專業師生,綜合布線工程、智能化系統集成、智能建筑設計和施工、房地產開發、電信工程和企事業單位內部或物業公司從事計算機網絡工程、通信工程、寬帶接入網工程、智能建筑和樓宇自控等方面的施工、安裝人員及設計規劃、監理、工程技術，電信、聯通、移動的線路傳輸工程技術等相關人員，運行維護等實用工程技術、安裝人員。并適合目前從事綜合布線工程應用的工程技術安裝、施工人員。

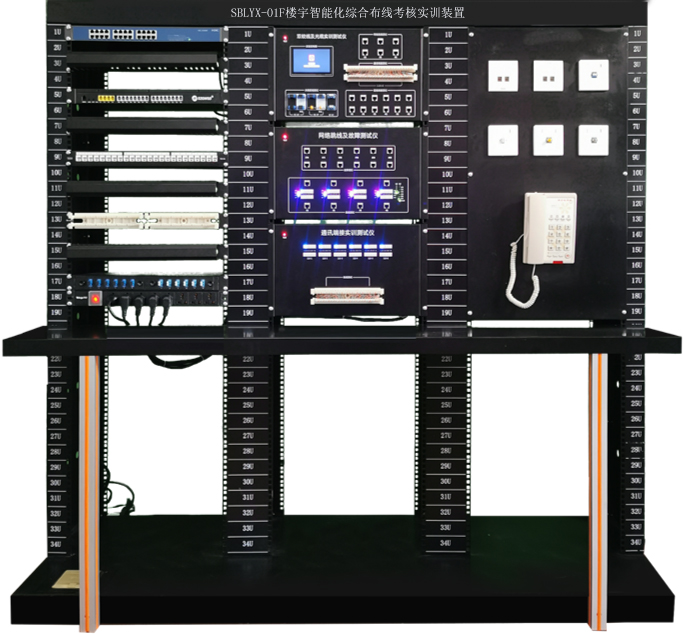

外形參考圖片

二、技術規格：

外型尺寸：長1800mm,寬650mm,高1600mm

電壓/功率：交流220V/50W

三、配套設備：

1.光纖插座（SC）：10個；

2.光纖插座（LC）：10個；

3.光纖收發盒：1套；

4.光纖適配器：1套；

5.110式100回線接線模塊盤：2個；

6.五類1對UTP線纜：5米；

7.交換機：1臺；

8.IDC語音模塊：20個；

9.六類非屏蔽RJ45插座模塊：20個；

10.管理線盤：1個；

11.網絡測試儀：2個；

12.視頻光端機：1套；

13.綜合布線實訓工具箱：1套。包含以下25項工具：

（1）網絡壓線鉗，RJ45口/RJ11口2把；

（2）網絡打線鉗（單口）2把；

（3）2米鋼卷尺-2把，測量長度；

（4）活絡扳手，150mm(6寸)2把；

（5）螺絲刀6*150十字頭，帶磁性2把；

（6）壁紙刀，裁割用2把；

（7）手持鋸弓和配套鋼鋸條1套；

（8）鋼鋸條5根；

（9）能手測試儀1個；

（10）9V電池1個；

（11）線管剪，PVC管裁斷用1把；

（12）老虎鉗，夾持物件1把；

（13）尖嘴鉗，清理5對連接塊用1把；

（14）歐式斜嘴鉗1把；

（15）剪刀1把；

（16）鑷子1把；

（17）不銹鋼角尺300mm 1把；

（18）條形水平尺230mm 1把；

（19）彎管器Φ20 1把；

（20）計算器1個；

（21）十字批頭2個；

（22）壓線鉗1把；

（23）五對打線刀1把；

（24）剝線器2把；

（25）開模工具箱。

四、產品特點：

1）樓宇智能化綜合布線考核實訓裝置為三聯全鋼結構，開放式網絡實訓操作，主體分上下層。

2）實訓臺可開展布線通訊端接、光纖、銅纜跳線測試及故障檢測、多種永久復雜鏈路搭建實訓，干線子系統實訓和工作區信息插座裝置安裝等五部分實訓。

3）配套有安裝網孔板，用于安裝各種網格器件。

4）實訓臺背部設有布線實訓螺孔板（每套有安裝M6螺孔30個，孔距100*100毫米），模擬3套工作區子系統/水平子系統管/槽布線實訓，工作區系統插座安裝實訓，垂直子系統插座安裝實訓；側面立柱20個Φ20暗管孔，進行暗管穿線和工作區底盒安裝實訓。

五、實訓項目：

u 設備間子系統實踐

u 工作區子系統實踐

u 管理區子系統實踐

u 配線區子系統實踐

u 干線（垂直）子系統實踐

u 水平子系統實踐

u 干線子系統實踐

u 建筑群子系統實踐

u 數據模塊、語音模塊、光纖模塊制作實踐

u 數據、語音安裝調試實踐

u 數據、語音通信、交換傳輸實踐
